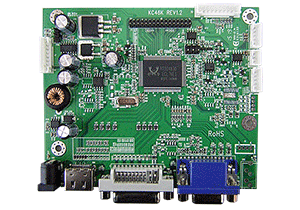

C46KXX83NIH ADボード

C46KXX83NIH ADボード

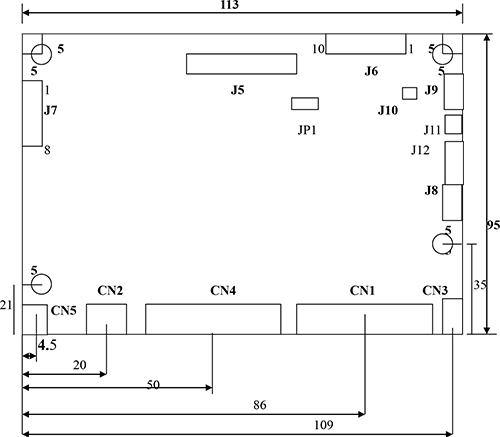

コネクタダイアグラム

特徴

VGA〜フルHD（1920 x 1080）解像度のTFT　LCDパネルと互換性があります
シングルピクセル（24ビット）またはデュアルピクセル（48ビット）のデジタルRGB出力を提供します
VGA〜VESA標準タイミングのフルHDで最大75Hzの垂直リフレッシュレートをサポート
VGAアナログ標準入力信号（15ピンD-Subコネクタ）をサポート
VGAの個別の同期と複合同期の自動検出
デジタル信号入力（DVI）をサポート
オーディオアンプ機能をサポート
HDCPに準拠する
DC12V入力またはP/I電源ボードに合わせる（オプション）
RoHS対応

コネクタリスト

モード	解像度	H Freq. (kHz)	V Freq. (Hz)
1	640*350@70	31.469	70.087
2	640*400@70	31.469	70.087
3	640*480@60	31.469	59.940
4	640*480@72	37.861	72.809
5	640*480@75	37.500	75.000
6	720*400@70	31.469	70.087
7	800*600@56	35.156	56.250
8	800*600@60	37.879	60.317
9	800*600@72	48.077	72.188
10	800*600@75	46.875	75.000
11	1024*768@60	48.363	60.004
12	1024*768@70	56.476	70.069
13	1024*768@72	58.038	71.918
14	1024*768@75	60.023	75.029
15	1280*1024@60	63.980	60.000
16	1280*1024@70	74.882	69.853
17	1280*1024@75	79.976	75.025
18	1360*768@60	47.72	59.799
19	1360*768@75	60.288	74.891
20	1400*1050@60	65.3	60.000
21	1400*1050@75	82.3	75
22	1440*900@60	59.9	75
23	1440*900@75	75	75
24	1680*1050@60	65.3	60
25	1920*1080@60	66.6	60
