Tableros AD

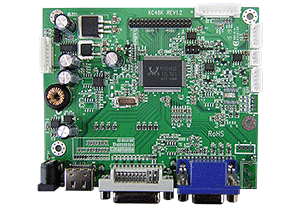

C46KXX83NIH Tableros AD
Rasgo
- Compatible con panel LCD TFT con resolución VGA~Full HD (1920 x 1080)
- Suministro de salida RGB digital de un solo píxel (24 bits) o de dos píxeles (48 bits)
- Admite frecuencia de actualización vertical de hasta 75 Hz para VGA ~ Full HD de sincronización estándar VESA
- Admite señal de entrada estándar analógica VGA (conectores D-Sub de 15 pines)
- Detección automática de sincronización separada y sincronización compuesta de VGA
- Compatible con entrada de señal digital (DVI)
- Admite la función de amplificador de audio
- Cumplir con HDCP
- Entrada de CC de 12 V o placa de alimentación P/I correspondiente (opcional)
- Cumple con RoHS
Lista de Conectores
Modo |
Resolución |
H Frec. (kHz) |
V Frec. (Hz) |
1 |
640*350@70 |
31,469 |
70,087 |
2 |
640*400@70 |
31,469 |
70,087 |
3 |
640*480@60 |
31,469 |
59,940 |
4 |
640*480@72 |
37,861 |
72,809 |
5 |
640*480@75 |
37,500 |
75,000 |
6 |
720*400@70 |
31,469 |
70,087 |
7 |
800*600@56 |
35,156 |
56,250 |
8 |
800*600@60 |
37,879 |
60,317 |
9 |
800*600@72 |
48,077 |
72,188 |
10 |
800*600@75 |
46,875 |
75,000 |
11 |
1024*768@60 |
48,363 |
60,004 |
12 |
1024*768@70 |
56,476 |
70,069 |
13 |
1024*768@72 |
58,038 |
71,918 |
14 |
1024*768@75 |
60,023 |
75,029 |
15 |
1280*1024@60 |
63,980 |
60,000 |
16 |
1280*1024@70 |
74,882 |
69,853 |
17 |
1280*1024@75 |
79,976 |
75,025 |
18 |
1360*768@60 |
47,72 |
59,799 |
19 |
1360*768@75 |
60,288 |
74,891 |
20 |
1400*1050@60 |
65,3 |
60,000 |
21 |
1400*1050@75 |
82,3 |
75 |
22 |
1440*900@60 |
59,9 |
75 |
23 |
1440*900@75 |
75 |
75 |
24 |
1680*1050@60 |
65,3 |
60 |
25 |
1920*1080@60 |
66,6 |
60 |
