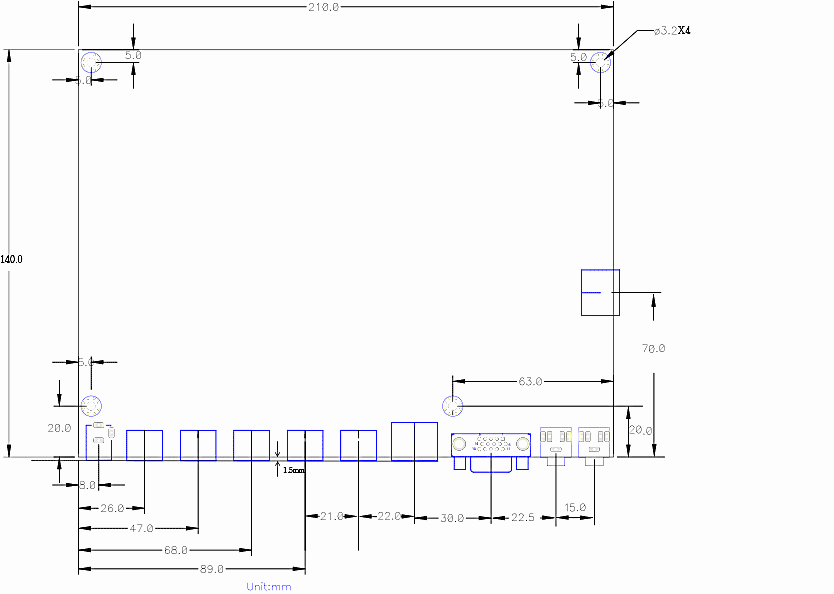

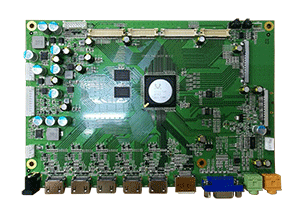

J1 |
Entrada de conector de CC: 12 V (alimentación externa) |
- |
J2 |
Entrada de audio: Entrada de audio de señal VGA |
- |
J3 |
Salida de audio: Salida de señal de audio |
- |
VGA1 |
Entrada VGA: entrada de señal VGA |
D - 15F |
DP1 |
Puerto de visualización: entrada de señal DisplayPort |
DP1,2 |
HDMI1 |
Entrada HDMI: entrada de señal HDMI |
HDMI 2,0 |
HDMI2 |
Entrada HDMI: entrada de señal HDMI |
HDMI 1,4 |
HDMI3 |
Entrada HDMI: entrada de señal HDMI |
HDMI 1,4 |
HDMI4 |
Entrada HDMI: entrada de señal HDMI |
HDMI 1,4 |
HDMI5 |
Entrada HDMI: entrada de señal HDMI |
HDMI 1,4 |
CN2 |
Entrada de energía: 12V, 5V, 5V-Entrada de energía en espera y señal de control |
- |
CN3 |
Control de retroiluminación: potencia de retroiluminación y señal de control |
- |
CN5 |
Entrada de tecla OSD: Entrada de tecla OSD, LED y control IR |
- |
CN10 |
Salida LVDS: salida LVDS de dos puertos |
- |
CN11 |
Salida LVDS: salida LVDS de dos puertos |
- |
CN12 |
Salida LVDS: salida LVDS de dos puertos |
- |
CN13 |
Salida LVDS: salida LVDS de dos puertos |
- |
JP1 |
Selección de potencia del panel: Selección de potencia del panel LVDS |
- |
JP2 |
Selección de energía del panel: Selección de energía del panel V-By-One y e-DP |
- |
CN7 |
Salida V-By-One y e-DP de 8 carriles: Señal V-By-One y salida e-DP de 8 carriles |
- |
CN14 |
Salida e-DP de 4 carriles: Salida de señal e-DP de 4 carriles |
Opción |
DP2 |
Salida Displayport: DP MST Salida en cadena tipo margarita |
Opción |
CN14 |
Salida de habla: Salida de habla |
- |
